Преобразователи частоты Lenze серии 9300 Servo

Lenze 9300 Servo – наиболее высокоэффективный преобразователь для управления асинхронными и синхронными двигателями в диапазоне мощностей 0,37-75 кВт. Базовая модель сервопреобразователя 9300 Servo предназначена для работы в режиме с обратной связью по скорости (в качестве датчика используется резольвер или энкодер). Ее основные компоненты: интегрированная системная шина для включения нескольких контроллеров в сеть, два ПИД-регулятора, свободно конфигурируемые блоки для обработки аналоговых, цифровых и фазовых сигналов. Высокая эффективность сервоинверторов Lenze 9300 со скоординированной программой двигателя составляет оптимальную систему приводов. Хорошо продуманные с точки зрения дизайна и гибкости использования, сервоинверторы Lenze 9300 проложили дорогу в будущее приводов.

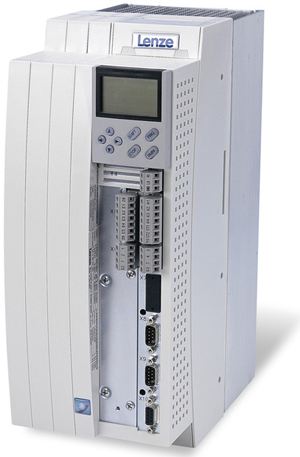

Lenze 9300 Vector
Диапазон мощностей: 0,37 - 75 кВт
Напряжение питания: 3-фазное 400-480 В

Основные преимущества:
  • Интегрированная системная шина для включения нескольких контроллеров в сеть
  • Два ПИД-регулятора
  • Свободно конфигурируемые блоки для обработки аналоговых, цифровых и фазовых сигналов
  • Сервопривод обеспечивает глубину регулирования скорости 1:10 000, динамику управления 6 - 20 мс/1000 об/мин, управление фазой с разрешением 0,005 (16 бит на 1 оборот)
  • Диапазоны входной и выходной управляющей частоты 0-500 кГц
  • Различные варианты программного обеспечения – 9300 Register, 9300 Cam Profile, 9300 Positioner, 9300-servo PLC-дают возможность решения практически любых задач в областях: подач и главного движения в металлорежущих станках, системах распределенного управления, автоматических линиях, в отраслях деревообрабатывающей, упаковочной, полиграфической, текстильной промышленности

Применение:
  • Металлорежущие станки
  • Упаковочное оборудование
  • Полиграфия
  • Текстильная промышленность
Технические данные преобразователя частоты 9300 Servo
Общие данные / эксплуатационные режимы
Значения
Вибрационное сопротивление
Germanischer Lloid, общие условия
Влажность
Класс F влажности без уплотнения
(средняя относительная влажность 85%)
Допустимые диапазоны температуры
При транспортировке контроллера: -25 °С...+70 °С
При хранении контроллера: -25 °С...+50 °С
При работе контроллера: 0 °С...+40 °С без уменьш. мощности, +40 °С...+55 °С с уменьш. мощности (контр. 9321-9326), +40 °С...+55 °С с уменьш. мощности (контр. 9327-9332)
Допустимая высота установки h
h <= 1000 м без уменьш. мощности
1000 м < h <= 4000 м с уменьш. мощности
Степень загрязенияVDE 0110 часть 2 степень загрязнения 2
Эмиссия шумаТребования инстр. EN-50081-2, EN 50082-1, EN 61800-3
Ограничения класса А асс. К 55011 (индустр. область) с сетевым фильтром А
Ограничения класса B асс. К 55022 (жилые районы) с сетевым фильтром В и установкой силового шкафа
ПомехоустойчивостьПоддерживаемые ограничения при использовании сетевого фильтра.
Требования асс. К 50082-2, IEC 22G-WG4 (Cv) 21.
ТребованияСтандартСтрогое обращение
ESDEN61000-4-23, т.е 8 кВ для воздушной и 6 кВ для контактной разгрузки
RF интерференция (корпус)EN61000-4-33, т.е 10 В/м, 27-1000 МГц
ПакетEN61000-4-43/4, то есть 2 кВ/5 кГц
Колебания (на сетевом каб)IEC 1000-4-53, т.е 12/50 мкс, 1 кВ фаза-фаза, 2 кВ фаза - РЕ
Напряженность изоляцииКатегория перенапряжения III согласно VDE 0110
УпаковкаСогласно DIN4180
9321-9332: Продажная упаковка
Тип защитыIP20
IP41 на стенке радиатора для терморазделения (перфорации)
NEMA 1: Защита против контакта
СоответствиеCE: Низковольтная Директива
UL508: Промышленное оборудование управления
UL508C: Оборудование преобразования мощности
Цепи управления частотных преобразователей Lenze 9300 Servo

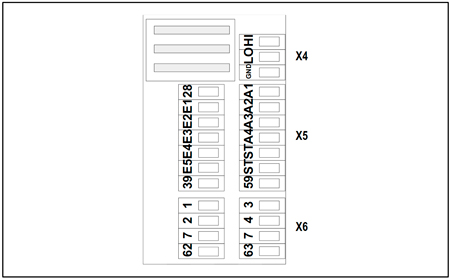

Размещение цепей управления на передней панели контроллера

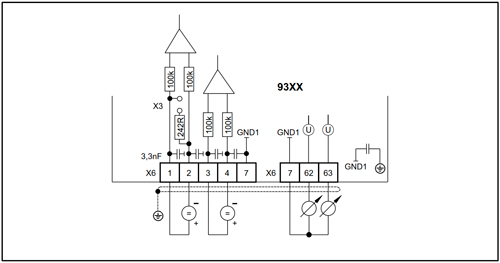

Аналоговые входы и выходы, входы питаются от внешнего источника

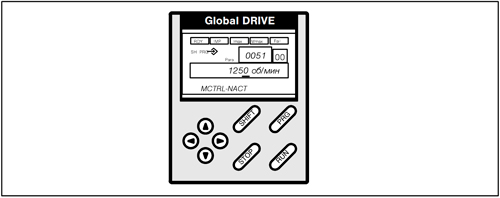

Панель управления инверторов Lenze 9300 Servo

Вид спереди

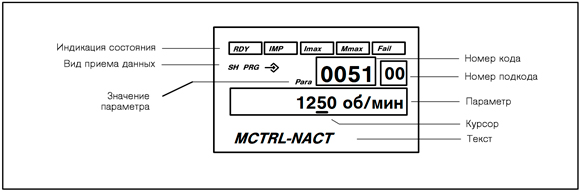

LCD дисплей

Типы сети / свойства сети инвертора 9300 Servo
Сеть
Работа контроллера
Примечания
С заземлениемОграничений нетПроверяйте номиналы контроллера
С изолированным заземлением (IT сеть)Работа с рекомендуемыми сетевыми фильтрами невозможна.При возникновении неисправности заземления разрушается сетевой фильтр.
С заземленной фазойРабота невозможна.
Питание постоянным напряжением по +U3/-U3Напряжение должно быть симметрично PE
Сообщите изготовителю
Контроллер может быть сломан при заземлении + U3 или -U3 проводника
Для запроса цен на преобразователи частоты Lenze просьба направить заявку в свободной форме: info@lenze.com.ru или просто позвоните: +7(495)120-90-48, +7(916) 640-41-39


Каталоги и опросные листы для заказа преобразователей частоты Lenze серии 9300 Servo
Каталог Lenze 9300 Servo
