Преобразователи частоты Lenze серии 8400 StateLine
Серия StateLine для простого управляемого движения с расширенными возможностями обратной связи и сетевой передачи данных через шинные системы, подходит для поперечного оборудования технологии обработки материалов, укладчиков в области внутренней логистики, экструдеров в пластиковой промышленности, систем наполнения в упаковочной промышленности.
Диапазон мощностей: 0,37 - 34 кВт
Напряжение питания: 1-фазное 230-240 В, 3-фазное 400-500 В
Основные преимущества:
- 150% перегрузка по току (60 с) и до 200% (3 с)
- Температура эксплуатации от -10°C до +55°C
- Степень защиты: IP20
- Съемный чип модуля памяти, который содержит все параметры 8400 и может быть заменен на преобразователе частоты самостоятельно. При этом ввод в эксплуатацию нового привода занимает значительно меньше времени
- Диагностический разъем L-force для диагностики и параметризации, даже во время работы установки
- Интегрированный фильтр радиочастотных помех
- ПИД-регулятор
- Пластина для подключения экрана кабеля управления
- Автоматическая идентификация двигателя
- Наличие защит от короткого замыкания, замыкания на землю, заклинивания и обрыва обмотки двигателя
- Сетевые опции: CANopen, Profibus, Ethernet
Применение:
- Укладчики
- Упаковочные машины
Основные преимущества 8400 StateLine
Оптимизация для большей производительности инверторов Lenze серии 8400 StateLine
Модели серии 8400 построены по принципу последовательного возрастания функциональности. Данная концепция упрощает выбор. К тому же средства диагностики, программное обеспечение, обслуживание и параметризация каждой модели - аналогичны.
Выбор оптимальной конфигурации для быстрого пуска частотных преобразователей Lenze 8400 StateLine
Преобразователи частоты поставляются в комплекте вместе со встроенными экранными пластинами, таким образом, уменьшаются затраты времени до и в процессе монтажа. Выбирая заранее задаваемое приложение, Вы согласовываете преобразователь частоты с Вашим использованием. В самом простом случае пуск можно осуществить путём установки лишь двух параметров: «Приложение» и «Источник заданных параметров».
Оптимизация для быстрого сервиса преобразователя частоты Lenze серия 8400 StateLine
Дистанционная диагностика и параметризация ускоряют сервис по всему миру и снижают затраты. Модуль памяти, встроенные экранные пластины и штепсельные зажимы обеспечивают быструю замену устройства и сокращают время простоя машины.
Модуль памяти у инвертора Lenze общепромышленной серии 8400 StateLine
В качестве запоминающего устройства для всех параметров 8400 выступает модуль памяти. Параметры съемного модуля памяти могут задаваться через сам преобразователь частоты либо компьютер. Кроме того, вы можете скопировать параметры на любое количество модулей.
Ваше преимущество: значительно более быстрый ввод в эксплуатацию, особенно в серийном машиностроении! Помимо этого, модуль памяти гарантирует быструю и безошибочную смену устройства.
Ваше преимущество: значительно более быстрый ввод в эксплуатацию, особенно в серийном машиностроении! Помимо этого, модуль памяти гарантирует быструю и безошибочную смену устройства.
Он-лайн диагностика Lenze серии 8400 StateLine
Любая модель преобразователей частоты 8400 обладает единым интерфейсом с функцией «горячего подключения» (hot-plug) для удобного обслуживания, параметризации и диагностики. Также и в процессе эксплуатации – как автономного устройства или через сеть посредством полевой шины – обеспечивается доступ к данным и возможность изменения параметров.
Технические данные преобразователей частоты Lenze серии 8400 StateLine
Рабочие характеристики и условия эксплуатации 8400 StateLine
StateLine C | ||
| Рабочие характеристики | Сеть: однофазного переменного тока 230/240 В | 0,25 - 2,2 кВт |
| Сеть: трехфазного переменного тока 400/500 В | 0,37 - 22,0 кВт | |
Перегрузочная способность Перегрузочная способность | 150% (60 с) 200% (3 с) | |
| Макс. выходная частота | 1000 Гц | |
| Условия эксплуатации | Рабочая температура | -10...55 С (уменьшение мощности при более чем 45 С: 2,5%/К) |
| Перевозка | -25...70 С | |
| Хранение | -25...60 С | |
| Степень защиты | IP20 |
Интерфейсы 8400 StateLine
StateLine C | ||
| Интерфейсы | Модуль памяти | ⚫ |
| Диагностический разъем L-force | ⚫ | |
Диагностические светодиоды | ⚫ | |
| Встроенная шина CANopen | 500 Кбит/сек | |
| DIP-переключатель для CANopen (адрес, скорость передачи в бодах, заглушка шины) | ⚫ | |
| Гнездо для коммуникационного модуля | ⚫ | |
| Разъем для соединения постоянного тока (типы 400 В) | ⚫ | |
| Встроенный прерыватель тормоза | ⚫ | |
| Внешнее питание 24 В | ⚫ | |
| Вход для позистора (РТС) и термоконтакта | ⚫ | |
| Цифровой вход "Деблокирование регулятора" | ⚫ | |
| Программируемые цифровые входы (Din) | 4 | |
| Вход для энкодера или частотный вход (DI6, DI7) | 10 кГц | |
| Дополнительный частотный вход (DI6, DI7) | - | |
| Релейный выход для переменного тока 250В/3А, для постоянного тока 24В/2А...240В/0,16А | Реле с переключающим контактом | |
| Цифровые выходы (50 мА) | 1 | |
| Цифровой выход 2,5 А со встроенным искрогасительным узлом | - | |
| Аналоговые входы: 0...+/-10 В, 0,4...20 мА | 1 | |
Аналоговые выходы: 0...+/-10 В, 0,4...20 мА | 1 (0...10 В) |
Функции 8400 StateLine
StateLine C | ||
| Функции | Прикладной ввод в эксплуатацию (заранее задаваемое приложение) | ⚫ |
| Свободно определяемое меню пользователя | ⚫ | |
Идентификация двигателя | ⚫ | |
| Управление по соотношению U/f без датчика (линейное или квадратичное) | ⚫ | |
| Бессенсорное векторное управление | ⚫ | |
| Управление по соотношению U/f с датчиком | ||
| Позиционирование от точки до точки | - | |
| Функция подхвата "на лету" | ⚫ | |
| S-образная рампа для плавного ускорения и замедления | ⚫ | |
| Тепловая защита двигателя по l2t | ⚫ | |
| Регистратор данных | ⚫ | |
| Функция торможения постоянным током | ⚫ | |
| ПИД регулятор | ⚫ | |
| Фиксированные частоты | 15 | |
| Переключение параметров | ⚫ | |
| Позиционирование по путевым выключателям (без датчика обратной связи) | ⚫ | |
| Торможение без тормозного сопротивления | ⚫ | |
| Управление тормозами с низким уровнем их износа | ⚫ | |
| Инвертирование чередования фаз двигателя | ⚫ | |
| Гасящие частоты | ⚫ | |
| Контроль преобразователя частоты по lxt | ⚫ | |
| Мониторинг за данными входа/выхода при эксплуатации | ⚫ | |
| Логические функции, компаратор, счетчик, арифметическая функция | ⚫ | |
| Свободная конфигурация входных и выходных сигналов | ⚫ | |
| Свободное подключение функциональных блоков | - |
Характеристики 8400 StateLine
StateLine C | ||
| Характеристики | Защита от короткого замыкания, замыкания на землю, перенапряжения, заклинивания вала | ⚫ |
| Встроенная защита от радиопомех по EN 61800-3, класс С2 | ⚫ | |
Встроенное экранное соединение/пластина для кабелей управления | ⚫ | |
| Встроенная экранная пластина для кабелей управления | ⚫ | |
| Защита от включения при циклическом подключении к сети | ⚫ | |
| Применимость в сетях, изолированных относительно земли | ⚫ | |
| Сменный вентилятор | ⚫ | |
| Защита от радиопомех по EN 61800-3, Категория С1 (фильтр основания) | Опция | |
| Безопасно выключенный крутящий момент (STO), сертифицирован согласно EN ISO 13849-1 (Кат. 4, PL e), EN 61508/EN 62061 (SIL 3) | Опция | |
| Разрешения: CE, UL, ГОСТ Р, RoHS | ⚫ |
Для запроса цен на преобразователи частоты Lenze просьба направить заявку в свободной форме: info@lenze.com.ru или просто позвоните: +7(495)120-90-48, +7(916) 640-41-39
Каталоги и опросные листы для заказа преобразователей частоты Lenze серии 8400 StateLine

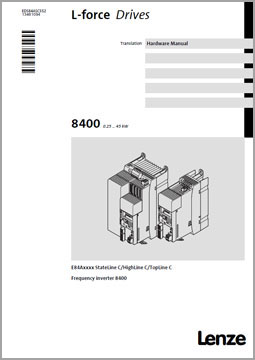

Руководство по эксплуатации Lenze 8400 StateLine (eng)
