АКТ ДИАГНОСТИКИ И ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ №___
к договору № (номер акта) от (число) (месяц) (год)
23.09.2022г.
Обязанности сторон
Исполнитель:
Обязуется провести диагностику и техническое обслуживание оборудования заказчика согласно пе-речню переданного оборудования (п.2 настоящего акта), составить акт диагностики и технического обслуживания и выдать техническое заключение.
Заказчик:
Обязуется оплатить работы Исполнителя по диагностике и техническому обслуживанию или вы-полнить перечень работ силами Исполнителя (стоимость диагностики не оплачивается) согласно одного из вариантов сформированной сметой представленной в п.5 настоящего акта диагностики.
Перечень оборудования, передаваемого исполнителю:
| № п/п | Наименование | Тип | ID.-No. | Prod.-No. | Ser.-No. | Кол-во, шт. | Примечание |
| 1 | Преобразователь частоты Lenze | EVS9325-EPV004 | 13180666 | 01978791 | 000004 | 1 | Проблемы с позиционированием |
| 2 | |||||||
| 3 |
EVS9325-EPV004 13180666-01978791-000004
1. Сервисная информация
| Дата выпуска | Общая наработка, сек | Наработка под нагрузкой, сек |
| 01.04.2008 | 295595000 ≈ 9 лет, 4 мес. | 187083000 ≈ 5 лет, 11 мес. |
| Номер платы управления | Номер силовой платы |
 |  |
2. Диагностика
2.1. Статический тест выпрямителя
| Rect.+ L1, Ω | Rect.+ L2, Ω | Rect.+ L3, Ω | Rect.- L1, Ω | Rect.- L2, Ω | Rect.- L3, Ω |
| 0,446 | 0,472 | 0,47 | 0,459 | 0,475 | 0,47 |
Значения в приделах нормы.
2.3. Статический тест сглаживающего звена.
UG ±, Ω = 0,590
Значения в приделах нормы.
2.4. Проверка работоспособности AIF интерфейса

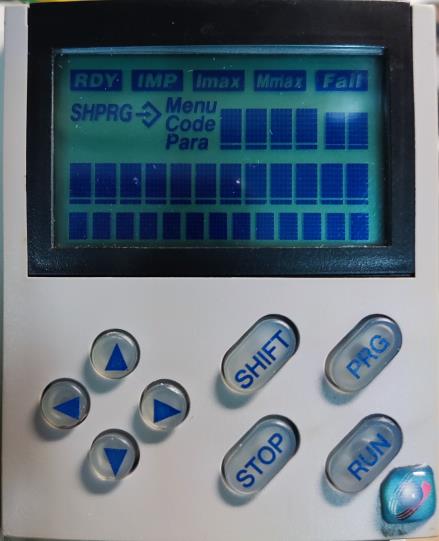

При подключении панели программирования происходит ошибка инициализации.
Модуль LECOM A/B не отвечает.
AIF интерфейс не работоспособен.

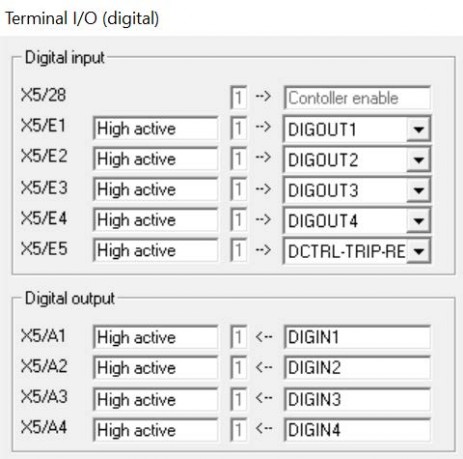

2.5. Проверка работоспособности дискретных входов\выходов Х5
Зафиксирована работоспособность всех дис-кретных входов\выходов по эталонному сиг-налу логической единицы.

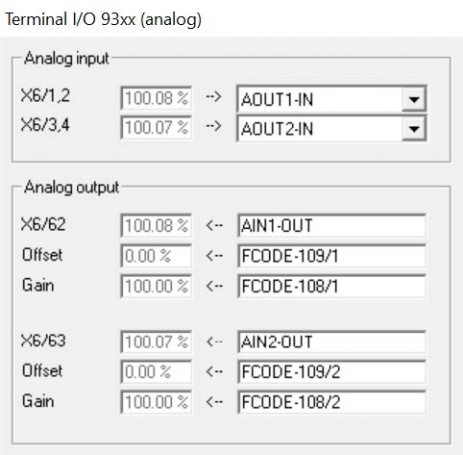

2.6. Проверка работоспособности аналоговых входов\выходов Х6
Зафиксирована работоспособность всех дис-кретных входов\выходов по эталонному сиг-налу логической единицы.
2.7. Проверка энкодерного входа Х8 при Encoder const = 512 inc.
| Фактическое положение вала двигателя | Расчетное положение вала двигателя, inc |
| Начальная позиция | 0 |
| 1 оборот | 512 |
| 2 оборота | 1024 |
| 3 оборота | 1536 |
| 4 оборота | 0 |
Погрешность не обнаружена.
2.8. Проверка цифрового входа Х9
Плата управления не реагирует на подачу сигнала цифровой частоты. Цифровой вход не работоспособен.
3. Техническое обслуживание
3.1. Внешний осмотр

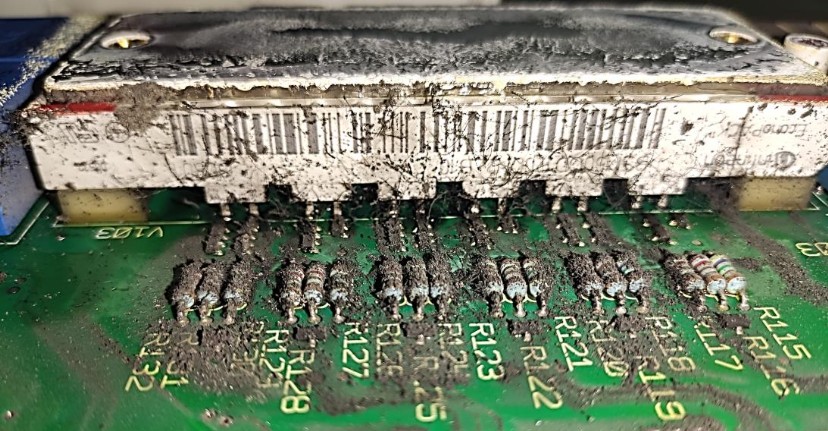

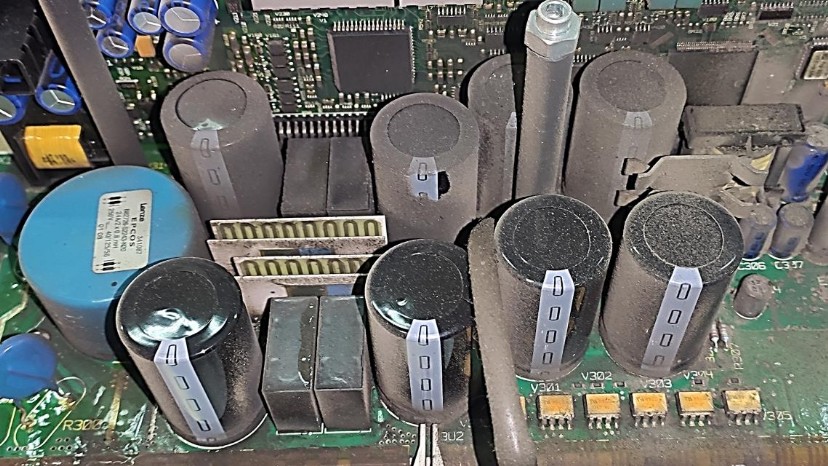

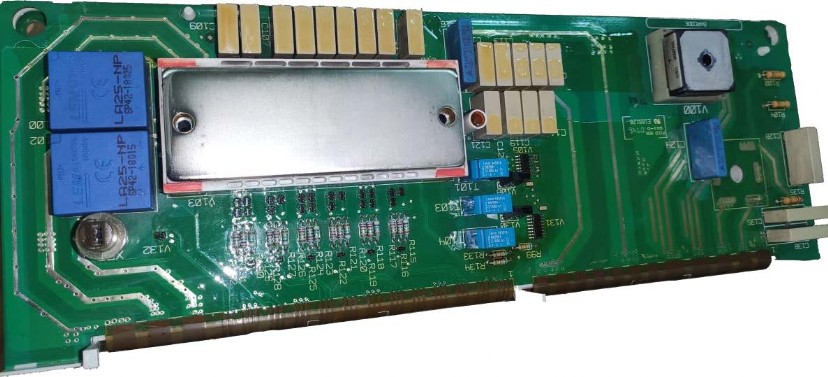

Обнаружено сильное загрязнение токопроводящей пылью компонентов платы управления и сило-вого модуля. Термоинтерфейс на IGBT модулях утратил пластичность и требует замены. Визуально прослеживается усталость звена конденсаторной развязки.

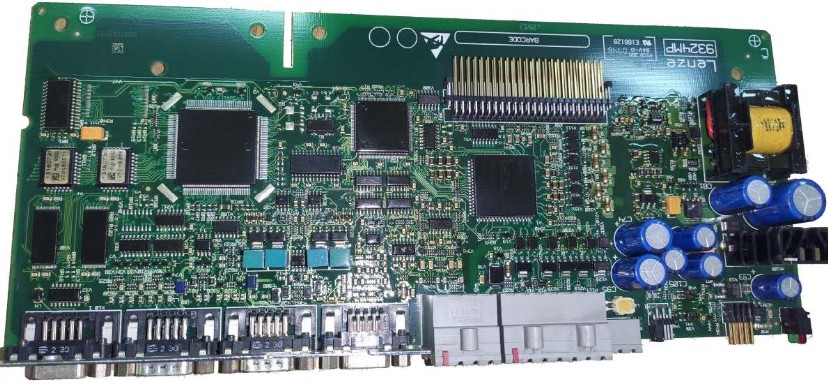

3.2. Произведена ультразвуковая чистка от пыли и грязи элементов корпуса и печатных плат преоб-разователя частоты. Нанесён свежий термоинтерфейс на IGBT модуль.

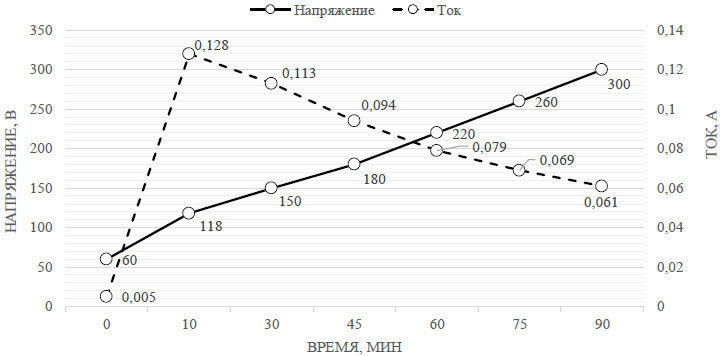

3.3. Формовка узла конденсаторной развязки регулируемым источником постоянного тока.
| Напряжение, В | Ток, мА | Время, мин |
| 60 | 0,005 | 0 |
| 118 | 0,128 | 10 |
| 150 | 0,113 | 30 |
| 180 | 0,094 | 45 |
| 220 | 0,079 | 60 |
| 260 | 0,069 | 75 |
| 300 | 0,061 | 90 |
3.4. Проверка на нагрузочном стенде Lenze на холостом ходу

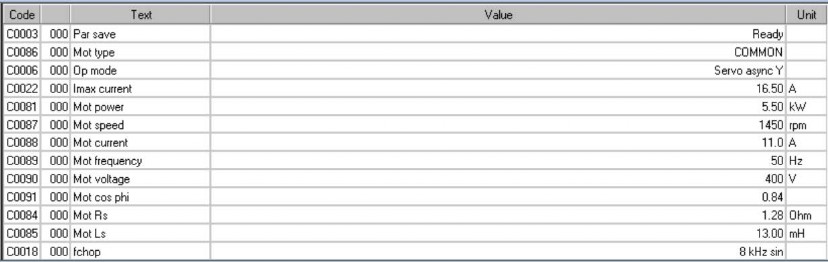

Согласно номиналу преобразователя частоты, используется электромотор из каталога Lenze со следующими параметрами:
Проверка производилась в режиме Speed mode на холостом ходу с управление по аналоговому входу и обратной связью типа «Резольвер».

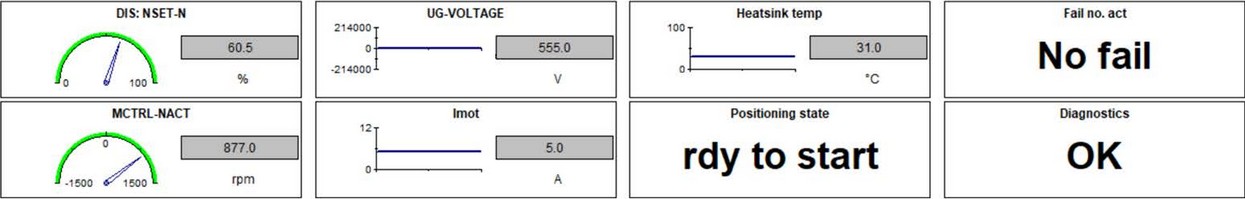

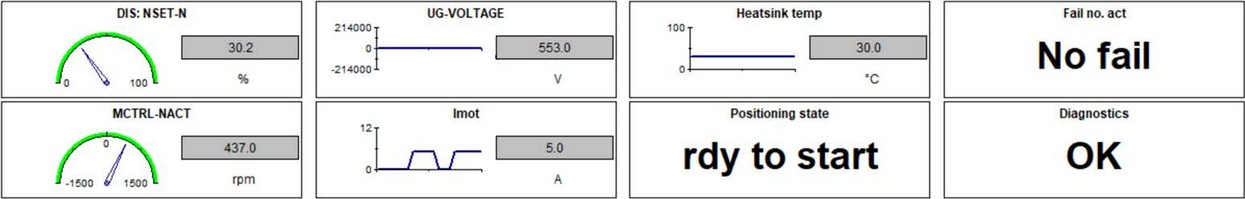

Холостой ход, задание 30 %

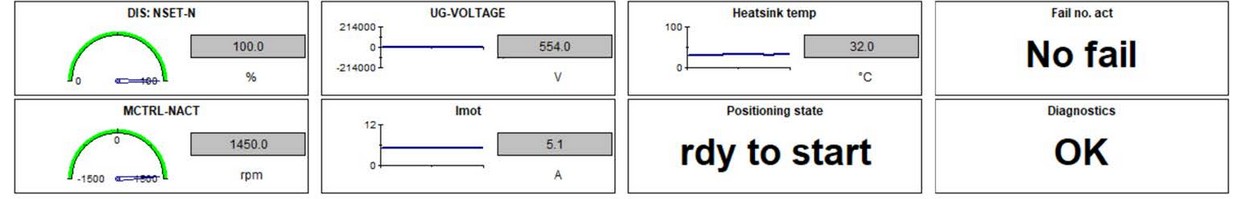

Холостой ход, задание 60 %

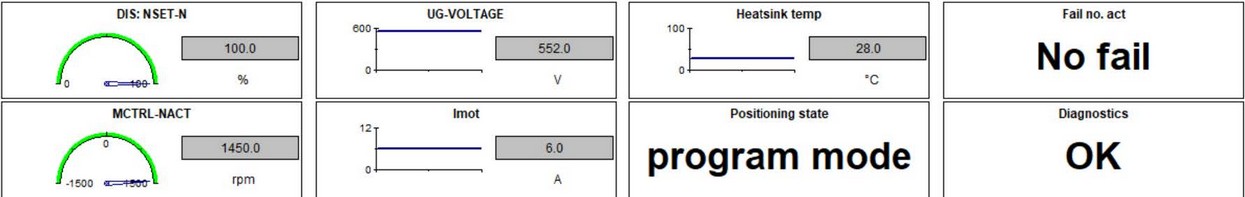

Холостой ход, задание 100 %
3.5. Проверка на нагрузочном стенде Lenze под нагрузкой
Задание 100%, нагрузка 6А
Задание 100%, нагрузка 7А
При нагрузке 7 А, возникли посторонние звуки не характерные для нормальной работы привода. Нагрузочный тест остановлен.
4. Заключение
Обнаружены следующие неисправности платы управления:
• AIF интерфейс;
• цифровой вход Х9.
Обнаружены следующие неисправности силовой платы:
• Вздутый конденсатор С309.
5. Смета на проведение работ по восстановлению работоспособности оборудования
| п.п. | Варианты технического решения по восстановлению работоспособности оборудования | кол. | Стоимость, Евро без НДС | Срок выполнения работ | Гарантийный срок |
| 1 | Поставка нового оборудования Сервопреобразователь EVS9325-EPV004 | 1 | 22 недели | 12 мес. | |
| 2 | Крупно-узловой ремонт Восстановление работоспособности серво-преобразователя частоты Lenze EVS9325-EPV004• Диагностика серво-преобразователя частоты Lenze EVS9325-EPV004 • Регламентное техническое обслуживание • Замена Service-Control Unit 93хх CU (Блок управления для серво-преобразователей частоты Lenze EVS93xx). • Тестирование восстановленного серво-преобразователя Lenze EVS93xx на нагрузочном стенде | 1 | до 2-х недель | 12 мес. | |
| 3 | Ремонт посредством замены электрокомпонентов Восстановление работоспособности серво-преобразователя частоты Lenze EVS9325-EPV004 • Диагностика серво-преобразователя ча-стоты Lenze EVS9325-EPV004 • Регламентное техническое обслуживание • Замена приемопередающих элементов AIF интерфейса с последующей загрузкой сервисного ПО платы управления. • Замена входа частотного управления Х9. • Замена блока конденсаторов звена постоянного тока. • Тестирование восстановленного серво-преобразователя Lenze EVS9325 на нагрузочном стенде | 1 | до 2-х недель | 6 мес. |
